FACILITY

加工設備一覧

抜き加工

油圧プレス

油圧プレス

キラキラクリーンルーム対応

抜き圧力:60 ~ 100t
写真のプレス機は100tプレスで、1Mを超える抜き加工が可能です。

最大サイズ 1,300 x 1,100 mm
精度 素材・加工サイズによるため、お問い合わせください。
トリミングプレス

トリミングプレス

キラキラクリーンルーム対応

フィルムやテープをはじめ様々な素材のハーフカット加工が可能です。(中型サイズに対応)

最大サイズ 700 ⅹ 650 mm
精度 ±0.1mm~
自動機

自動機

キラキラクリーンルーム対応

ロールtoロールの抜き加工(貼り合せながら抜き加工)が可能です。
納入形態はロールもシートも対応可能です。
高精度の加工を得意としています。
 ※材質・形状等によって条件は異なります。

最大サイズ 160 x 150 mm
最大ロール材料投入幅:200mm幅
精度 ± 0.05 mm~
自動機

自動機

キラキラクリーンルーム対応

ロールtoロールの抜き加工(貼り合せながら抜き加工)が可能です。
納入形態はロールもシートも対応可能です。
 ※材質・形状等によって条件は異なります。

最大サイズ 310 x 250 mm
最大ロール材料投入幅:320mm幅
精度 ± 0.05 mm~
スーパープレス

スーパープレス

シート状の素材を高速で抜き加工できます。

最大サイズ 600 x 450 mm
精度 ±0.2mm~

裁断・カット加工

スーパーカッター

スーパーカッター

キラキラクリーンルーム対応

上下する一本刃で四角形状の製品を型なしで作成できる機械です。
高さの調節も可能ですので、全抜き/ハーフカットを同時に加工できます。

最大サイズ 1,000 x 750 mm
精度 ±0.1mm ~
バーチカルカッター

バーチカルカッター

回転する一本刃でシート状のスポンジをカットできます。
厚みのあるスポンジのカットや、治具を使うことで曲線のカットも可能です。

最大サイズ 1,050 x 2,000 mm
精度 ±1mm~
スリッター

スリッター

複数の刃で、シート状のスポンジ等を細長くカットすることができます。
幅は自由に設定ができ、一度に1シートを複数本に細長く裁断できます。

最大サイズ 4〜500mm
精度 ±1mm~

その他の加工

ラミネーター

ラミネーター

キラキラクリーンルーム対応

ロール状のテープやフィルム同士の貼り合せや貼り合わせたものをシート状へカットし、仕上げる加工が得意です。

最大サイズ 最大厚み:25mm
最大原反径:φ300mm
最大1,400mm幅
精度 ±1mm~
ロータリー

ロータリー

キラキラクリーンルーム対応

全6軸を駆使した、複数素材の貼り合せやスリットが可能です。
型を取り付けることで、積層ラミネート材を同時に抜き加工することもできます。
素材によっては、自動機よりも抜き加工スピードで優位性を出すことも可能です。

最大サイズ 130mm幅迄
精度 ±0.5mm~
ベンダー

ベンダー

キラキラクリーンルーム対応

フィルムやテープに熱をかけて曲げ加工ができます。

最大サイズ 490mm幅迄
熱プレス機

熱プレス機

ゴムやCFRPの熱プレス成形加工ができます。

最大サイズ 550x600mm
自動組立装置

自動組立装置

キラキラクリーンルーム対応

成形品とテープやフィルムの加工品を自動で組み立てる装置です。
これまで手作業で行っていた加工を自動化することができます。
また、画像検出による検査を行うことも可能です。

最大サイズ 応相談
ヒートシール機

ヒートシール機

キラキラクリーンルーム対応

脱気、ヒートシール、印字まで、一貫した対応が可能です。

最大サイズ シール幅:10mm
印字:10桁x3列

検査測定器

二次元測定器

二次元測定器

キラキラクリーンルーム対応

クリーンルーム内での測定に対応しています。

最大サイズ 250x300mm

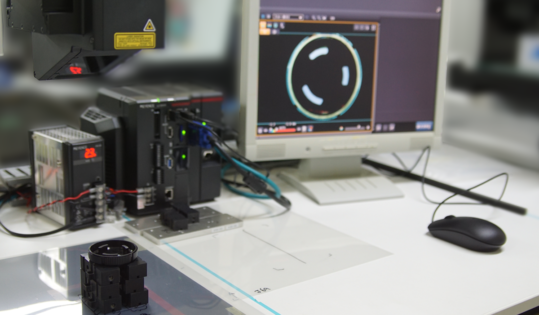

画像寸法測定器

画像寸法測定器

キラキラクリーンルーム対応

寸法測定を自動で行うことができる検査装置です。
複雑な形状で測定箇所が多い製品等でも正確な測定を迅速に行うことが可能です。

マイクロスコープ

マイクロスコープ

キラキラクリーンルーム対応

4Kの高精細なカメラで製品の測定や観察・撮影ができます。
写真や測定データを活用した高精度の分析・原因追求が可能です。
■20倍~200倍レンズで3D合成と観察・測定に対応したタイプ
(架台サイズ:650x650mm 測定範囲:600x600mm)
■20倍~2,000倍レンズで3D合成と観察に対応したタイプ
(架台サイズ:400×300mm 測定範囲:350x250mm)

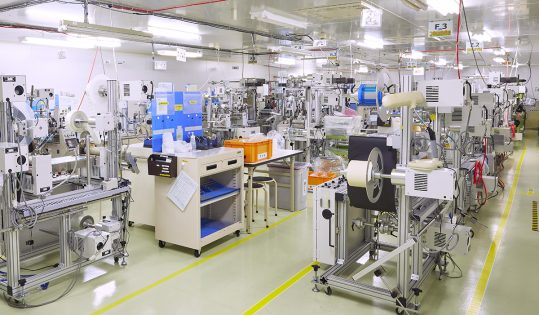

クリーンルーム

クリーンルーム

キラキラクリーンルーム対応

実力値クラス1,000のクリーンルームを備えています。
加工から検査梱包まで全てクリーンルーム内にて対応可能です。
東北工場は2016年に医療機器製造業登録しています。
